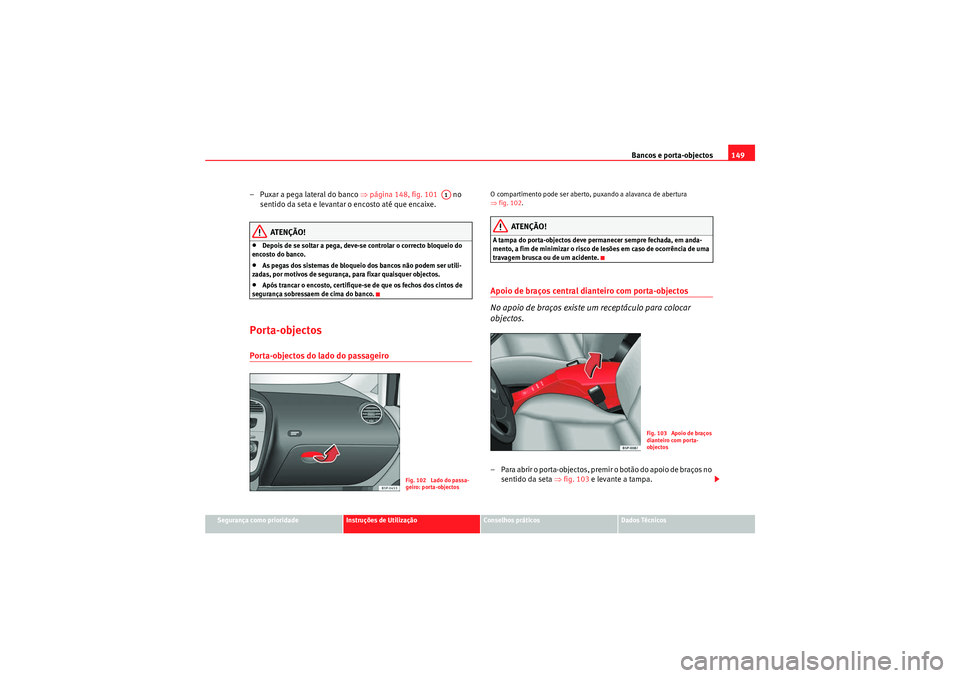

Page 151 of 329

Bancos e porta-objectos149
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos
– Puxar a pega lateral do banco ⇒página 148, fig. 101 no
sentido da seta e levantar o encosto até que encaixe.
ATENÇÃO!
•Depois de se soltar a pega, deve-se controlar o correcto bloqueio do
encosto do banco.•As pegas dos sistemas de bloqueio dos bancos não podem ser utili-
zadas, por motivos de segurança, para fixar quaisquer objectos.•Após trancar o encosto, certifique-se de que os fechos dos cintos de
segurança sobressaem de cima do banco.
Porta-objectosPorta-objectos do lado do passageiro
O compartimento pode ser aberto, puxando a alavanca de abertura
⇒ fig. 102 .
ATENÇÃO!
A tampa do porta-objectos deve permanecer sempre fechada, em anda-
mento, a fim de minimizar o risco de lesões em caso de ocorrência de uma
travagem brusca ou de um acidente.Apoio de braços central dianteiro com porta-objectos
No apoio de braços existe um receptáculo para colocar
objectos.– Para abrir o porta-objectos, premir o botão do apoio de braços no
sentido da seta ⇒ fig. 103 e levante a tampa.
A1
Fig. 102 Lado do passa-
geiro: porta-objectos
Fig. 103 Apoio de braços
dianteiro com porta-
objectos
AlteaXL_PT.book Seite 149 Freitag, 10. September 2010 11:31 11

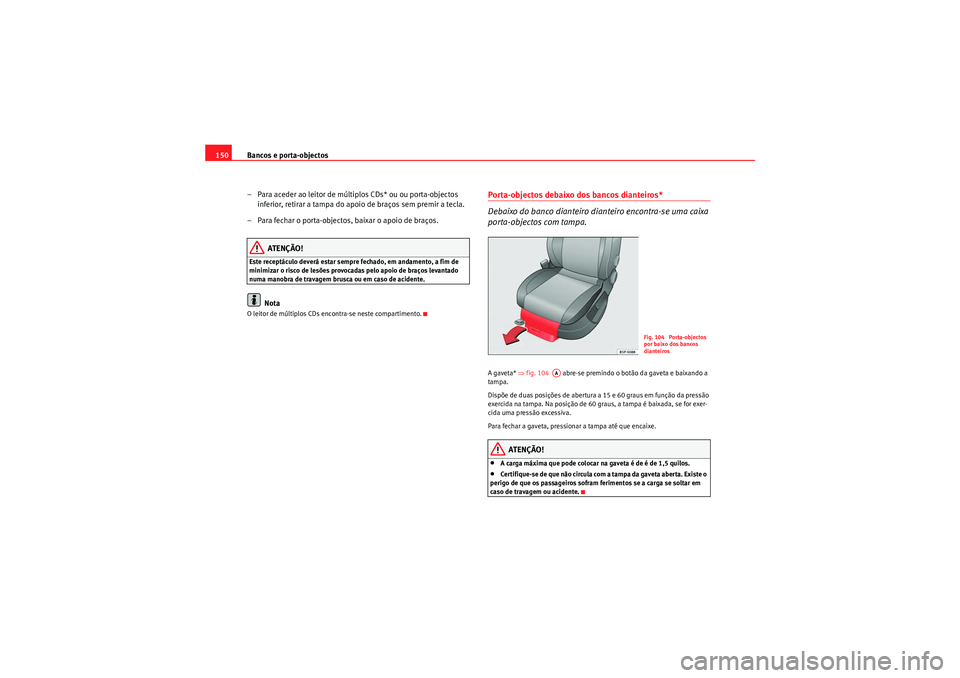

Page 152 of 329

Bancos e porta-objectos
150
– Para aceder ao leitor de múltiplos CDs* ou ou porta-objectos inferior, retirar a tampa do apoio de braços sem premir a tecla.
– Para fechar o porta-objectos, baixar o apoio de braços.
ATENÇÃO!
Este receptáculo deverá estar sempre fechado, em andamento, a fim de
minimizar o risco de lesões provocadas pelo apoio de braços levantado
numa manobra de travagem brusca ou em caso de acidente.
Nota
O leitor de múltiplos CDs encontra-se neste compartimento.
Porta-objectos debaixo dos bancos dianteiros*
Debaixo do banco dianteiro dianteiro encontra-se uma caixa
porta-objectos com tampa.A gaveta* ⇒ fig. 104 abre-se premindo o botão da gaveta e baixando a
tampa.
Dispõe de duas posições de abertura a 15 e 60 graus em função da pressão
exercida na tampa. Na posição de 60 graus, a tampa é baixada, se for exer-
cida uma pressão excessiva.
Para fechar a gaveta, pressionar a tampa até que encaixe.
ATENÇÃO!
•A carga máxima que pode colocar na gaveta é de é de 1,5 quilos.•Certifique-se de que não circula com a tampa da gaveta aberta. Existe o
perigo de que os passageiros sofram ferimentos se a carga se soltar em
caso de travagem ou acidente.
Fig. 104 Porta-objectos
por baixo dos bancos
dianteiros
AA
AlteaXL_PT.book Seite 150 Freitag, 10. September 2010 11:31 11

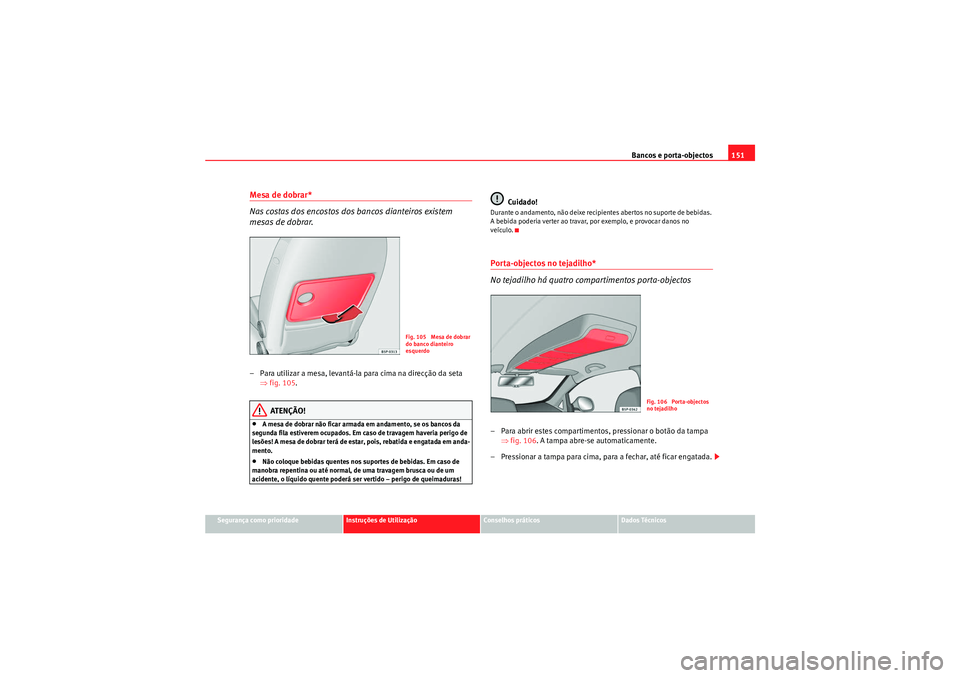

Page 153 of 329

Bancos e porta-objectos151
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos
Mesa de dobrar*
Nas costas dos encostos dos bancos dianteiros existem
mesas de dobrar.– Para utilizar a mesa, levantá-la para cima na direcção da seta
⇒fig. 105 .
ATENÇÃO!
•A mesa de dobrar não ficar armada em andamento, se os bancos da
segunda fila estiverem ocupados. Em caso de travagem haveria perigo de
lesões! A mesa de dobrar terá de estar, pois, rebatida e engatada em anda-
mento.•Não coloque bebidas quentes nos suportes de bebidas. Em caso de
manobra repentina ou até normal, de uma travagem brusca ou de um
acidente, o líquido quente poderá ser vertido – perigo de queimaduras!
Cuidado!
Durante o andamento, não deixe recipientes abertos no suporte de bebidas.
A bebida poderia verter ao travar, por exemplo, e provocar danos no
veículo.Porta-objectos no tejadilho*
No tejadilho há quatro co mpartimentos porta-objectos– Para abrir estes compartimentos, pressionar o botão da tampa
⇒fig. 106 . A tampa abre-se automaticamente.
– Pressionar a tampa para cima, para a fechar, até ficar engatada.
Fig. 105 Mesa de dobrar
do banco dianteiro
esquerdo
Fig. 106 Porta-objectos
no tejadilho
AlteaXL_PT.book Seite 151 Freitag, 10. September 2010 11:31 11

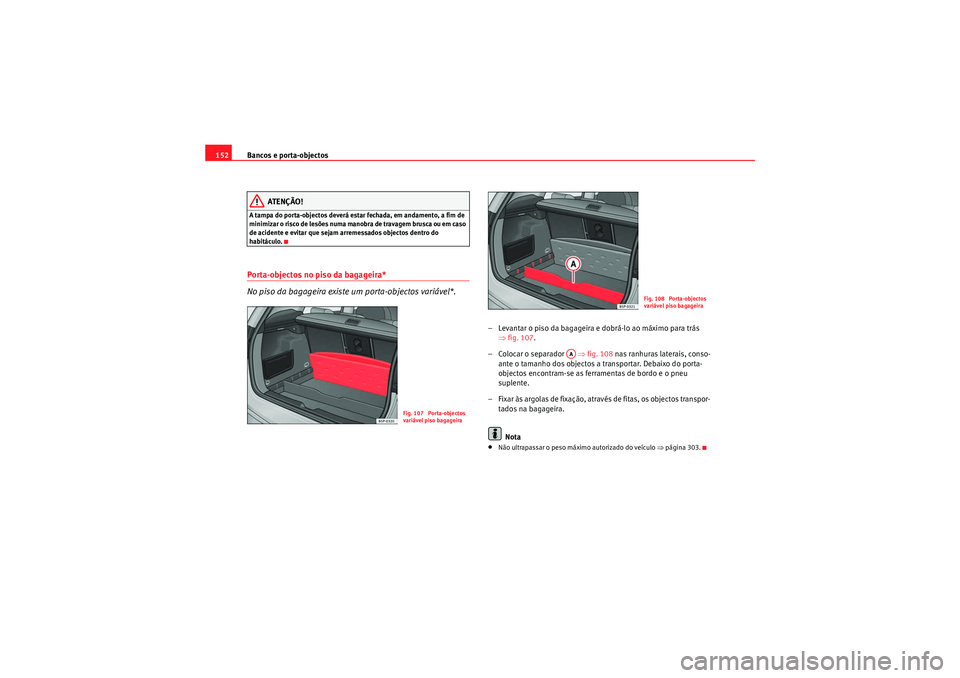

Page 154 of 329

Bancos e porta-objectos
152
ATENÇÃO!
A tampa do porta-objectos deverá estar fechada, em andamento, a fim de
minimizar o risco de lesões numa manobra de travagem brusca ou em caso
de acidente e evitar que sejam arremessados objectos dentro do
habitáculo.Porta-objectos no piso da bagageira*
No piso da bagageira existe um porta-objectos variável*.
– Levantar o piso da bagageira e dobrá-lo ao máximo para trás
⇒fig. 107 .
– Colocar o separador ⇒fig. 108 nas ranhuras laterais, conso-
ante o tamanho dos objectos a transportar. Debaixo do porta-
objectos encontram-se as ferramentas de bordo e o pneu
suplente.
– Fixar às argolas de fixação, através de fitas, os objectos transpor- tados na bagageira.
Nota•Não ultrapassar o peso máximo autorizado do veículo ⇒página 303.
Fig. 107 Porta-objectos
variável piso bagageira
Fig. 108 Porta-objectos
variável piso bagageira
AA
AlteaXL_PT.book Seite 152 Freitag, 10. September 2010 11:31 11

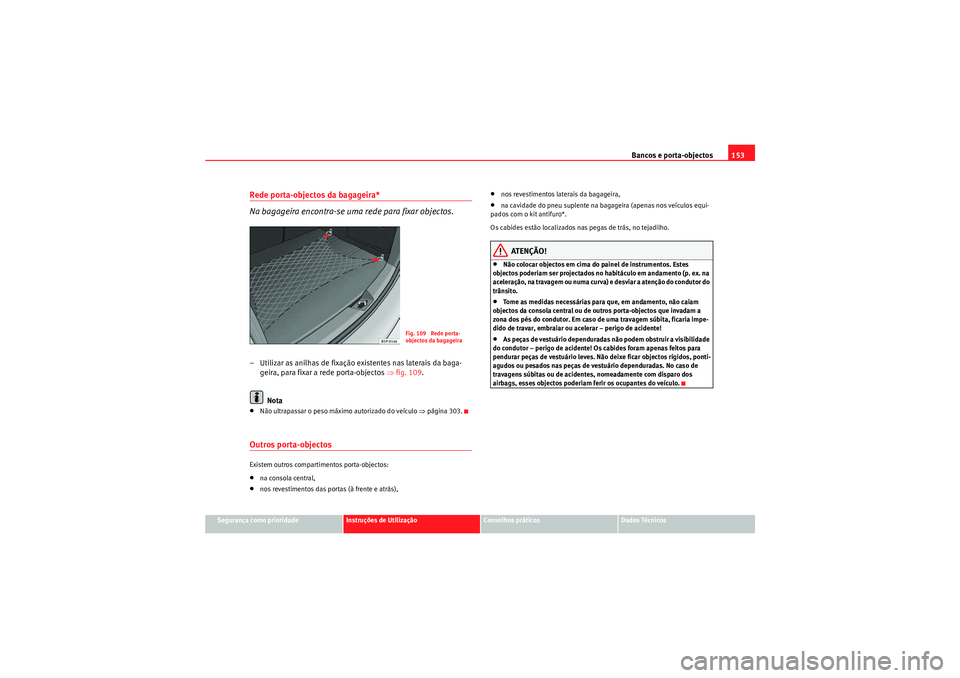

Page 155 of 329

Bancos e porta-objectos153
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos
Rede porta-objectos da bagageira*
Na bagageira encontra-se uma rede para fixar objectos.– Utilizar as anilhas de fixação existentes nas laterais da baga-
geira, para fixar a rede porta-objectos ⇒fig. 109 .
Nota•Não ultrapassar o peso máximo autorizado do veículo ⇒página 303.Outros porta-objectosExistem outros compartimentos porta-objectos:•na consola central,•nos revestimentos das portas (à frente e atrás),
•nos revestimentos laterais da bagageira,•na cavidade do pneu suplente na bagageira (apenas nos veículos equi-
pados com o kit antifuro*.
Os cabides estão localizados nas pegas de trás, no tejadilho.ATENÇÃO!
•Não colocar objectos em cima do painel de instrumentos. Estes
objectos poderiam ser projectados no habitáculo em andamento (p. ex. na
aceleração, na travagem ou numa curva) e desviar a atenção do condutor do
trânsito.•Tome as medidas necessárias para que, em andamento, não caiam
objectos da consola central ou de outros porta-objectos que invadam a
zona dos pés do condutor. Em caso de uma travagem súbita, ficaria impe-
dido de travar, embraiar ou acelerar – perigo de acidente!•As peças de vestuário dependuradas não podem obstruir a visibilidade
do condutor – perigo de acidente! Os cabides foram apenas feitos para
pendurar peças de vestuário leves. Não deixe ficar objectos rígidos, ponti-
agudos ou pesados nas peças de vestuário dependuradas. No caso de
travagens súbitas ou de acidentes, nomeadamente com disparo dos
airbags, esses objectos poderiam ferir os ocupantes do veículo.
Fig. 109 Rede porta-
objectos da bagageira
AlteaXL_PT.book Seite 153 Freitag, 10. September 2010 11:31 11

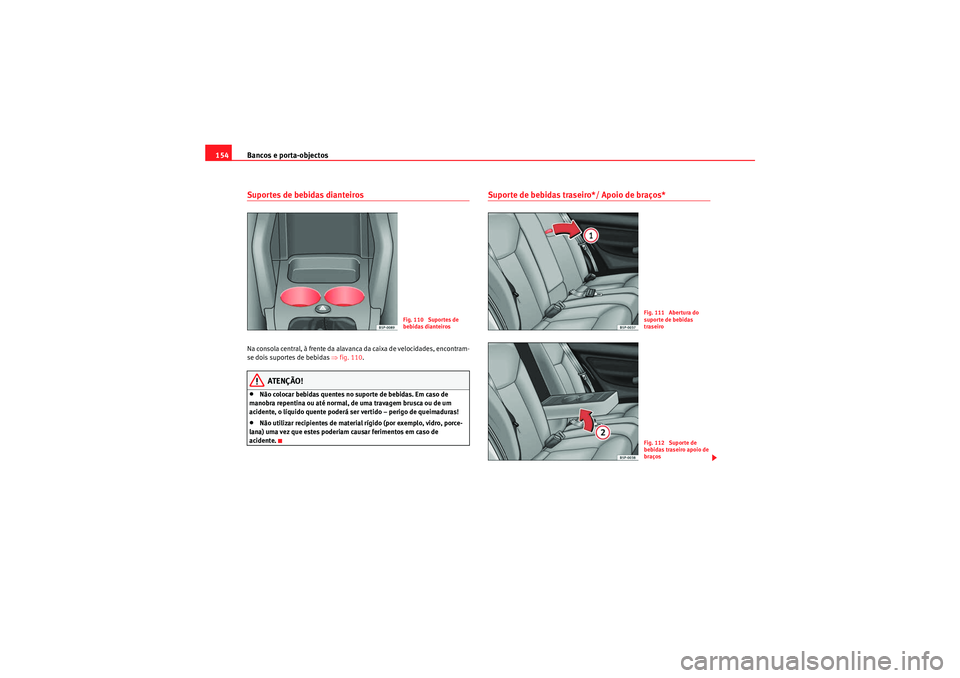

Page 156 of 329

Bancos e porta-objectos
154Suportes de bebidas dianteirosNa consola central, à frente da alavanca da caixa de velocidades, encontram-
se dois suportes de bebidas ⇒fig. 110 .
ATENÇÃO!
•Não colocar bebidas quentes no suporte de bebidas. Em caso de
manobra repentina ou até normal, de uma travagem brusca ou de um
acidente, o líquido quente poderá ser vertido – perigo de queimaduras!•Não utilizar recipientes de material rígido (por exemplo, vidro, porce-
lana) uma vez que estes poderiam causar ferimentos em caso de
acidente.
Suporte de bebidas traseiro*/ Apoio de braços*
Fig. 110 Suportes de
bebidas dianteiros
Fig. 111 Abertura do
suporte de bebidas
traseiroFig. 112 Suporte de
bebidas traseiro apoio de
braços
AlteaXL_PT.book Seite 154 Freitag, 10. September 2010 11:31 11

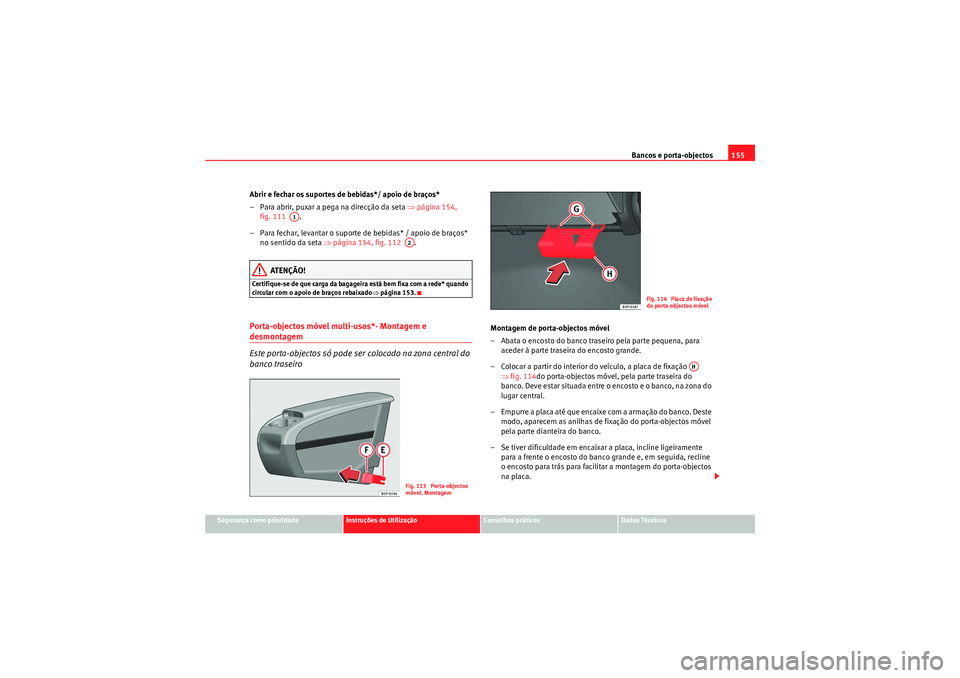

Page 157 of 329

Bancos e porta-objectos155
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos
Abrir e fechar os suportes de bebidas*/ apoio de braços*
– Para abrir, puxar a pega na direcção da seta ⇒ página 154,
fig. 111 .
– Para fechar, levantar o suporte de bebidas* / apoio de braços* no sentido da seta ⇒página 154, fig. 112 .
ATENÇÃO!
Certifique-se de que carga da bagageira está bem fixa com a rede* quando
circular com o apoio de braços rebaixado ⇒página 153.Porta-objectos móvel multi-usos*- Montagem e desmontagem
Este porta-objectos só pode ser colocado na zona central do
banco traseiro
Montagem de porta-objectos móvel
– Abata o encosto do banco trasei ro pela parte pequena, para
aceder à parte traseira do encosto grande.
– Colocar a partir do interior do veículo, a placa de fixação ⇒fig. 114 do porta-objectos móvel, pela parte traseira do
banco. Deve estar situada entre o encosto e o banco, na zona do
lugar central.
– Empurre a placa até que encaixe com a armação do banco. Deste modo, aparecem as anilhas de fixação do porta-objectos móvel
pela parte dianteira do banco.
– Se tiver dificuldade em encaixar a placa, incline ligeiramente para a frente o encosto do banco grande e, em seguida, recline
o encosto para trás para facilitar a montagem do porta-objectos
na placa.
A1
A2Fig. 113 Porta-objectos
móvel. Montagem
Fig. 114 Placa de fixação
do porta-objectos móvel
AH
AlteaXL_PT.book Seite 155 Freitag, 10. September 2010 11:31 11

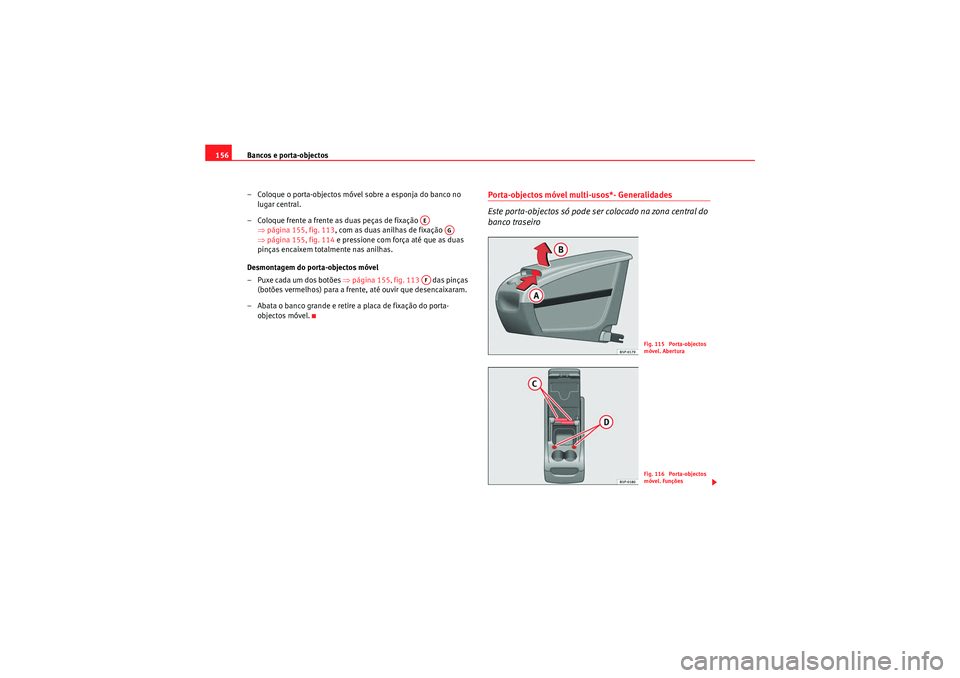

Page 158 of 329

Bancos e porta-objectos
156
– Coloque o porta-objectos móvel sobre a esponja do banco no lugar central.
– Coloque frente a frente as duas peças de fixação ⇒página 155, fig. 113 , com as duas anilhas de fixação
⇒ página 155, fig. 114 e pressione com força até que as duas
pinças encaixem totalmente nas anilhas.
Desmontagem do porta-objectos móvel
– Puxe cada um dos botões ⇒página 155, fig. 113 das pinças
(botões vermelhos) para a frente, até ouvir que desencaixaram.
– Abata o banco grande e retire a placa de fixação do porta- objectos móvel.
Porta-objectos móvel multi-usos*- Generalidades
Este porta-objectos só pode ser colocado na zona central do
banco traseiro
AE
AG
AF
Fig. 115 Porta-objectos
móvel. AberturaFig. 116 Porta-objectos
móvel. Funções
AlteaXL_PT.book Seite 156 Freitag, 10. September 2010 11:31 11

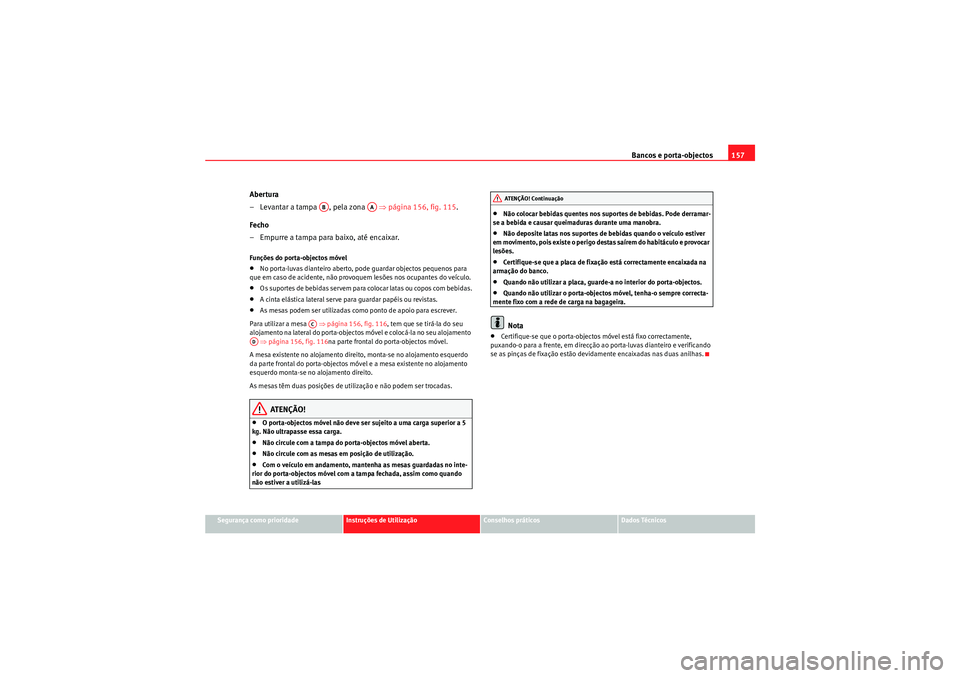

Page 159 of 329

Bancos e porta-objectos157
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos
Abertura
– Levantar a tampa , pela zona ⇒página 156, fig. 115.
Fecho
– Empurre a tampa para baixo, até encaixar.Funções do porta-objectos móvel•No porta-luvas dianteiro aberto, pode guardar objectos pequenos para
que em caso de acidente, não provoquem lesões nos ocupantes do veículo.•Os suportes de bebidas servem para colocar latas ou copos com bebidas.•A cinta elástica lateral serve para guardar papéis ou revistas.•As mesas podem ser utilizadas como ponto de apoio para escrever.
Para utilizar a mesa ⇒ página 156, fig. 116, tem que se tirá-la do seu
alojamento na lateral do porta-objectos móvel e colocá-la no seu alojamento
⇒ página 156, fig. 116 na parte frontal do porta-objectos móvel.
A mesa existente no alojamento direito, monta-se no alojamento esquerdo
da parte frontal do porta-objectos móvel e a mesa existente no alojamento
esquerdo monta-se no alojamento direito.
As mesas têm duas posições de utilização e não podem ser trocadas.ATENÇÃO!
•O porta-objectos móvel não deve se r sujeito a uma carga superior a 5
kg. Não ultrapasse essa carga.•Não circule com a tampa do porta-objectos móvel aberta.•Não circule com as mesas em posição de utilização.•Com o veículo em andamento, mantenha as mesas guardadas no inte-
rior do porta-objectos móvel com a tampa fechada, assim como quando
não estiver a utilizá-las
•Não colocar bebidas quentes nos suportes de bebidas. Pode derramar-
se a bebida e causar queimaduras durante uma manobra.•Não deposite latas nos suportes de bebidas quando o veículo estiver
e m m o v i m e n t o , p o is e x is t e o p e r i g o d e s ta s s a í re m d o h a b i t á c u l o e p ro v o ca r
lesões.•Certifique-se que a placa de fixação está correctamente encaixada na
armação do banco.•Quando não utilizar a placa, guarde-a no interior do porta-objectos.•Quando não utilizar o porta-objectos móvel, tenha-o sempre correcta-
mente fixo com a rede de carga na bagageira.Nota
•Certifique-se que o porta-objectos móvel está fixo correctamente,
puxando-o para a frente, em direcção ao porta-luvas dianteiro e verificando
se as pinças de fixação estão devidamente encaixadas nas duas anilhas.
AB
AA
AC
AD
ATENÇÃO! Continuação
AlteaXL_PT.book Seite 157 Freitag, 10. September 2010 11:31 11
Page 160 of 329

Bancos e porta-objectos
158Cinzeiro*, isqueiro* e tomadas de correnteCinzeiro* Abrir e fechar o cinzeiro
– Para abrir o cinzeiro, levantar a tampa ⇒fig. 117 .
– Para o fechar, baixar a tampa.
Despejar o cinzeiro
– Extraia e despeje o cinzeiro.
ATENÇÃO!
Não utilizar nunca os cinzeiros como re ceptáculos de papel. A cinza quente
pode atear os papéis no cinzeiro e provocar um incêndio.
Isqueiro* – Pressionar o isqueiro ⇒fig. 118 para o activar ⇒.
– Esperar que o isqueiro salte.
– Puxar o isqueiro para fora e acender o cigarro na espiral incan- descente.
ATENÇÃO!
•Uma utilização inadequada do isqueiro pode provocar lesões ou dar
origem a um incêndio.•Tenha cuidado ao utilizar o isqueiro! Uma utilização negligente e
descontrolada do isqueiro pode provocar queimaduras e lesões graves!•O isqueiro funciona com a ignição ligada ou com o motor em funciona-
mento. Por isso, nunca deixar que permaneçam crianças sozinhas no
veículo – perigo de incêndio!
Fig. 117 Cinzeiro alojado
no suporte de bebidas
dianteiro
Fig. 118 Isqueiro alojado
na tomada de corrente da
consola central dianteira
AlteaXL_PT.book Seite 158 Freitag, 10. September 2010 11:31 11
